Derrière le mouvement fluide d'une porte sectionnelle se cache un petit mécanisme très organisé : des câbles, des tambours, des poulies et un arbre qui transmettent l'effort des ressorts jusqu'au tablier. Chaque pièce a un rôle précis, et la défaillance de l'une d'elles suffit à bloquer l'ensemble ou, pire, à provoquer un accident.
Ce guide pose les bases : quel est le rôle de chaque élément, comment l'usure se manifeste, comment sélectionner les pièces de remplacement. Il est le point d'entrée de notre série sur le système de levage et renvoie vers des articles plus détaillés sur chaque thème.
Le rôle des câbles de levage
Les câbles relient le bas du tablier au système d'enroulement. Ils supportent une grande partie du poids de la porte et transmettent l'effort des ressorts. Sur un système à torsion, ils s'enroulent sur les tambours situés aux extrémités de l'arbre. Sur un système à traction, ils passent par des poulies reliées aux ressorts. Dans les deux cas, ils sont en permanence sollicités.
Un câble s'use avec le temps : les brins s'effilochent, la corrosion s'installe, les points de passage se marquent. Un câble effiloché doit être remplacé sans attendre, par paire. Nous proposons des câbles et accessoires pour portes sectionnelles, notamment la paire de câbles avant 2015, la paire de câbles à partir de 2016 et une paire sur mesure. Pour la procédure, consultez notre guide de remplacement des câbles.
Les tambours : l'organe qui enroule le câble

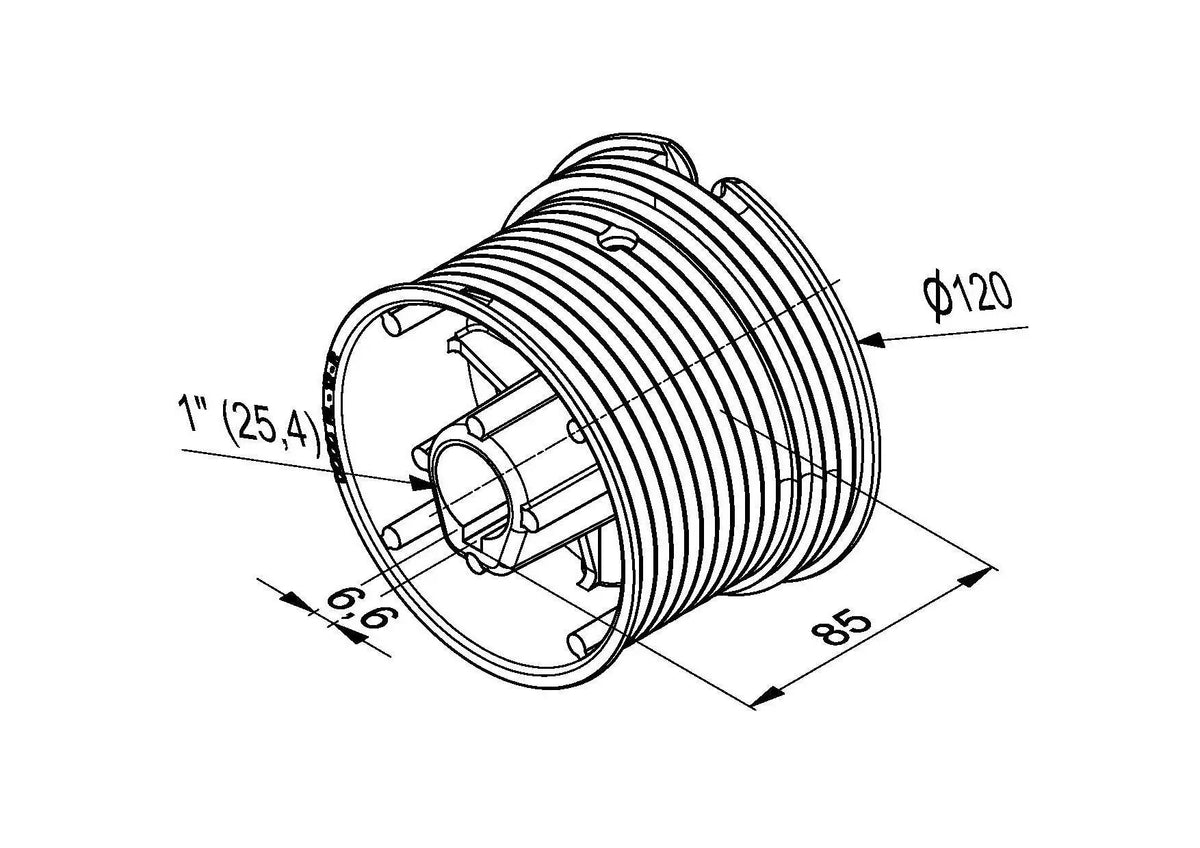

Un tambour est une pièce cannelée qui guide le câble pendant l'enroulement et le déroulement. Il est fixé sur l'arbre par des vis de blocage et il tourne avec lui. Son profil détermine la manière dont le câble s'enroule : la hauteur de la porte, le type de levage et la position des rails influencent le tambour adapté.
Un tambour inadapté, ou mal fixé, provoque des câbles qui chevauchent leurs spires, des à-coups et une usure rapide. Notre collection tambours et poulies regroupe plusieurs modèles : le choix dépend de la configuration de votre porte, ce que détaille notre article pour choisir son tambour.
Les poulies : guider et renvoyer l'effort
Les poulies renvoient les câbles et réduisent les frottements. Sur les portes à ressorts de traction, elles sont indispensables : le câble passe par une poulie mobile fixée au ressort. On en trouve aussi en haut de porte pour guider le câble vers le tambour. Une poulie qui grène, qui est fissurée ou dont la gorge est usée abrège la vie du câble.
Plusieurs modèles existent selon les gammes, par exemple la poulie avec support de câble, la poulie avec accroche de ressort Europa Gypass ou les poulies hautes Europa Gypass. Contrôlez la gorge, l'axe et la fixation à chaque entretien.
L'arbre, les paliers et les accessoires de transmission
L'arbre transmet la rotation entre les ressorts et les tambours. Il existe en version creuse ou pleine, généralement en 25,4 mm pour les portes résidentielles, et se fixe au linteau par des paliers. Notre article sur l'arbre creux ou plein détaille les critères de choix. Nous proposons l'arbre creux et l'arbre plein avec rainure, vendus au mètre, ainsi que les paliers intermédiaires et l'accouplement d'arbre.
Les clavettes, petites pièces qui solidarisent tambours et arbre, méritent aussi votre attention. Une clavette usée laisse du jeu et fausse le réglage. Il en existe pour l'arbre plein (clavette droite) et pour l'arbre creux (clavette courbée).
Quand et comment renouveler les pièces de levage
Les pièces de levage travaillent ensemble : un câble neuf sur un tambour usé s'abime vite, un ressort neuf sur un câble fragile reste un risque. Lorsque vous remplacez un ressort, profitez-en pour inspecter les câbles, les tambours et les poulies. Si l'un d'eux est usé, remplacez-le en même temps, par paire. Vous pouvez aussi opter pour un pack, comme le pack ressorts et câbles Gypass Europa.
Surveillez les signes d'alerte : câble effiloché, porte de travers, bruits métalliques, câble qui sort de sa poulie ou du tambour. Nos articles câble sorti de sa poulie et porte de garage de travers vous aident à poser le bon diagnostic. Et rappelez-vous que tout système à ressorts reste sous tension : voir notre guide du ressort.
Conclusion
Câbles, tambours, poulies, arbre et paliers forment une chaîne : la solidité de l'ensemble est celle de son maillon le plus faible. Comprendre le rôle de chacun permet de détecter les signes d'usure et de commander la bonne pièce du premier coup.
Pour chaque élément, nos articles dédiés vous donnent les repères utiles. Et si vous hésitez, notre équipe vous aide à valider la référence adaptée à votre porte.
FAQ : système de levage
Faut-il changer les deux câbles en même temps ?
Oui. Les deux câbles travaillent de la même façon et s'usent au même rythme. Les remplacer par paire garantit un levage équilibré.
Comment savoir si mes tambours sont usés ?
Repérez les cannelures abimées, les fissures, le jeu sur l'arbre ou des câbles qui s'enroulent de manière irrégulière. Dans ces cas, remplacez-les par paire.
Les pièces sont-elles compatibles avec toutes les marques ?
Plusieurs de nos pièces sont compatibles avec les marques courantes (Gypass, FAME, SDA, La Toulousaine, BKF). Vérifiez toujours la fiche produit et, en cas de doute, contactez-nous.
Puis-je remplacer moi-même un câble ?
C'est possible avec rigueur, mais le système est sous tension. Détendez les ressorts selon la procédure adaptée ou confiez l'opération à un professionnel.
