L'arbre est la colonne vertébrale du système à ressorts de torsion : il porte les ressorts, relie les deux tambours et transmet la rotation qui enroule les câbles. On y pense rarement, car il reste caché sous le plafond du garage. Pourtant, un arbre tordu, usé ou mal adapté provoque des à-coups, une porte de travers et des pièces qui s'usent prématurément.
Cet article explique la différence entre un arbre creux et un arbre plein, le rôle des clavettes, des paliers et de l'accouplement, et vous aide à préparer une commande fiable. Il s'inscrit dans notre série sur le système de levage.
Le rôle de l'arbre dans le système de levage
L'arbre est un axe horizontal installé au-dessus de la porte, supporté par des paliers fixés au linteau. Les ressorts de torsion sont enfilés autour de lui, et les tambours sont fixés à ses extrémités. Quand la porte descend, l'arbre tourne et tord les ressorts ; quand elle monte, il tourne en sens inverse.
Il doit donc être parfaitement droit, de diamètre adapté et suffisamment rigide pour transmettre l'effort sans fléchir. Sur la plupart des portes résidentielles, on rencontre un arbre de 25,4 mm (1 pouce). C'est la cote que nous proposons en version creuse et pleine. Si vous hésitez sur le diamètre, mesurez-le avec un pied à coulisse à un endroit non usé.
Arbre creux ou arbre plein : les différences

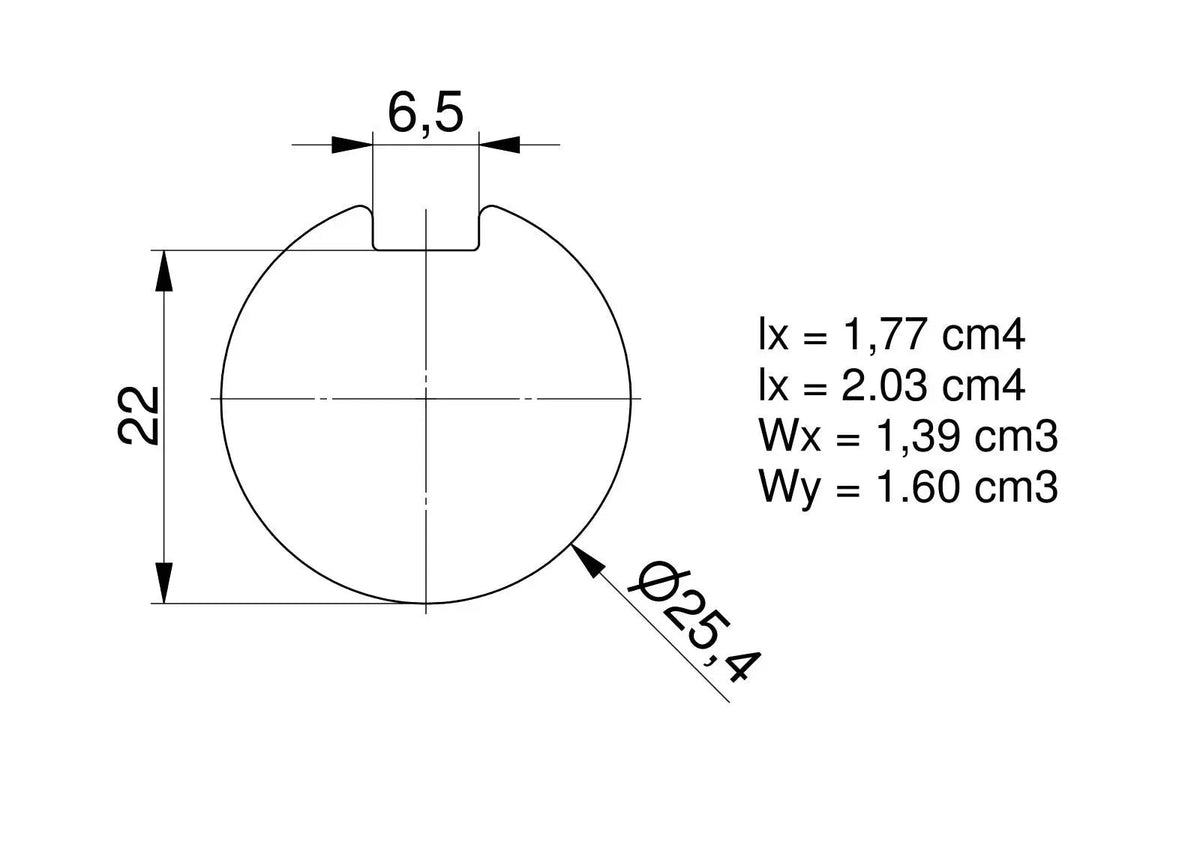

L'arbre creux est un tube : il est plus léger et plus facile à manipuler. L'arbre plein avec rainure est une barre pleine prévue pour recevoir une clavette dans une rainure usinée. Le choix dépend d'abord de ce qui est installé sur votre porte : on remplace en principe à l'identique pour conserver la compatibilité avec les tambours, les ressorts et les accessoires.
Nos deux arbres sont vendus au mètre : vous commandez la longueur dont vous avez besoin. Pour la calculer, mesurez l'arbre existant d'une extrémité à l'autre, ou, s'il est absent, la largeur de la porte plus la marge nécessaire pour les paliers et les tambours. Ajoutez une petite réserve et ajustez la coupe lors du montage.
Les clavettes : une petite pièce indispensable
La clavette est une cale métallique qui solidarise un élément tournant à l'arbre : elle empêche le tambour ou le ressort de glisser. Sur un arbre plein, on utilise une clavette droite ; sur un arbre creux, une clavette courbée. Nos références : la clavette 6,35 x 6,35 x 100 mm pour arbre plein et la clavette courbée 9,53 x 6,35 x 96 mm pour arbre creux.
Une clavette usée, déformée ou manquante laisse du jeu et fausse le réglage de la porte. Si vous remplacez l'arbre, renouvelez systématiquement les clavettes : elles coûtent peu et conditionnent la fiabilité du système. Avant de commander, assurez-vous que le type de clavette correspond à votre arbre, creux ou plein.
Paliers et accouplement : bien soutenir l'arbre
Les paliers maintiennent l'arbre en rotation. On distingue les paliers intermédiaires, placés au centre pour soutenir les grandes largeurs, et les paliers d'extrémité. Nous proposons le palier intermédiaire 67 mm et le palier intermédiaire ou d'extrémité 86 mm. Comparez leurs cotes avec celles de vos paliers actuels.
Lorsque l'arbre est composé de deux tronçons, on les joint avec un accouplement d'arbre 25,4 mm. Cet accessoire permet aussi de réparer un arbre sans le remplacer entièrement quand la configuration s'y prête. Dans tous les cas, des paliers usés qui grincent ou qui chauffent doivent être remplacés en même temps que l'arbre pour éviter une usure prématurée.
Remplacer l'arbre : précautions et ordre des opérations
Le remplacement de l'arbre implique de détendre les ressorts, de démonter les tambours et de déposer les câbles. C'est une opération à risque : un ressort de torsion non détendu peut provoquer des blessures graves. Elle se réalise avec les outils adaptés, par exemple notre barre de tension de ressort, et avec une porte immobilisée en position sûre. En cas de doute, confiez le chantier à un professionnel.
Une fois le nouvel arbre en place, remontez les paliers, les ressorts, les tambours et les câbles dans cet ordre, contrôlez la rectitude de l'ensemble et réglez la tension. Suivez les consignes de notre guide du ressort pour la mise en tension, puis testez l'équilibrage porte moteur débrayé.
Conclusion
Qu'il soit creux ou plein, l'arbre doit correspondre à votre installation : diamètre, longueur, clavettes et paliers forment un ensemble conséquent. Remplacer à l'identique reste la règle, en renouvelant les petites pièces d'usure au passage.
Nos arbres sont vendus au mètre pour s'adapter à chaque largeur de porte. Si vous avez un doute sur la bonne configuration, envoyez-nous une photo de votre arbre et de ses extrémités.
FAQ : arbre de porte sectionnelle
Quel diamètre d'arbre choisir ?
Sur la plupart des portes résidentielles, l'arbre mesure 25,4 mm. Vérifiez toutefois le diamètre de votre arbre existant avant de commander.
Quelle longueur d'arbre commander ?
Mesurez l'arbre existant, ou prenez la largeur de la porte plus la marge pour les paliers et tambours. Les arbres sont vendus au mètre.
Faut-il changer les clavettes avec l'arbre ?
Oui, c'est recommandé. Elles sont peu onéreuses et leur usure crée du jeu qui perturbe le réglage.
Puis-je remplacer l'arbre seul ?
Cela suppose de détendre les ressorts et de démonter l'ensemble. Cette opération est dangereuse : faites appel à un professionnel si vous n'êtes pas à l'aise.
